一、SJ23-52時間繼電器分類

按其工作原理的不同，時間繼電器可分為空氣阻尼式時間繼電器、電動式時間繼電器、電磁式時間繼電器、電子式時間繼電器等。

(1)空氣阻尼式時間繼電器利用空氣通過小孔時產生阻尼的原理獲得延時。其結構由電磁系統、延時機構和觸頭三部分組成。電磁機構為雙口直動式，觸頭系統為微動開關，延時機構采用氣囊式阻尼器。

(2)電子式時間繼電器

電子式時間繼電器是利用RC電路中電容電壓不能躍變，只能按指數規律逐漸變化的原理，即電阻尼特性獲得延時的。

特點：延時范圍廣，最長可達3600 S，精度高，一般為5%左右，體積小，耐沖擊震動，調節方便。

(3)電動機式時間繼電器

電動機式時間繼電器是利用微型同步電動機帶動減速齒輪系獲得延時的。

特點：延時范圍寬，可達72小時，延時準確度可達1%，同時延時值不受電壓波動和環境溫度變化的影響。

電動機式時間繼電器的延時范圍與精度是其他時間繼電器無法比擬的，其缺點是結構復雜、體積大、壽命低、價格貴，準確度受電源頻率影響。

(4)電磁式時間繼電器。電磁式時間繼電器是利用電磁線圈斷電后磁通緩慢衰減的原理使磁系統的銜鐵延時釋放而獲得觸點的延時動作原理而制成的，它的特點是觸點容量大，故控制容量大，但延時時間范圍小．精度稍差，主要用于直流電路的控制中。

二、SJ23-52時間繼電器

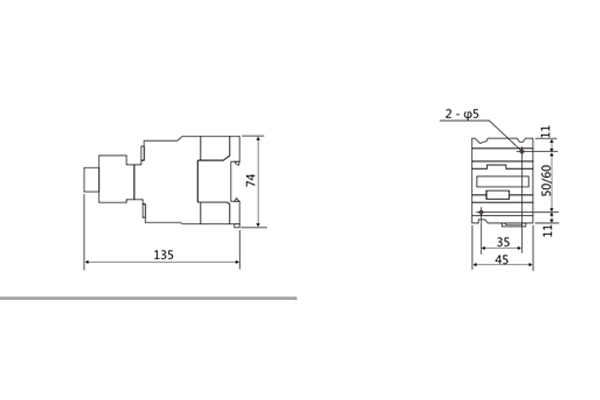

外形及開孔尺寸

三、SJ23-52時間繼電器技術參數

●時間繼電器符合IEC947標準及GB14048標準。

●額定控制容量:交流300VA ,直流60W (延時頭組件30W )。

●繼電器線圈電壓等級:交流380V、220V、110V、 48V、36V. 24V ,直流220V、110V、 60V、 48V、24V、 12V.

●接點**工作電流:交流380V時為0.79A ,直流220V時為0.27A (瞬動)及0.14A (延時)。

●延時重復誤差:≤9%。

●工作電壓:交流為85~110% ,釋放電壓20~70% ;直流工作電壓為80~110% ,釋放電壓為10~ 70%。

●機械壽命不低于500萬次,電壽命100萬次。

四、SJ23-52時間繼電器

結構簡介

 SJ23-52時間繼電器有繼電器主體和延時頭主件兩大部分組成。繼電器主體是一個具有4個瞬時動作接 點的控制繼電器。延時頭主件又有

具有較高的延時精度。
氣動延時機構,延時動作接點及傳動構件等三部分構成。本系列時間繼電器為空氣式延時繼電器,采用“平面型圓盤可調空氣道延時結構”

五、SJ23-52時間繼電器

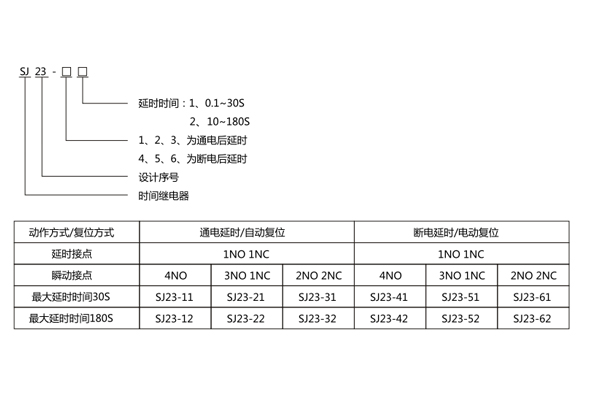

型號命名及含義

六、SJ23-52時間繼電器概述

 SJ23-52空氣式時間繼電器(以下簡稱延時繼電器) , 適用交流50或60Hz電壓至660V或直流電壓至220V的控制電路作為控制時間的元

件,以延時接通或分斷電路。

七、SJ23-52時間繼電器使用注意

1、要保持時間繼電器的清潔，否則誤差會增大。

2、用前檢查電源電壓與頻率是否與時間繼電器的電壓與頻率相符。

3、根據用戶要求選擇時間繼電器的控制時間的長短。

4、流產品要注意按電路圖接線，注意電源的極性。

5、盡量避免在振動明顯、陽光直射、潮濕及接觸油的場合使用。
