一、DLS-5/3雙位置繼電器的技術數據

1、動作值

動作電壓不大于70%Un,動作電流不大于90%In。

2、動作時間

在施加額定值下,動作時間不大于50ms。

二、DLS-5/3雙位置繼電器的適用范圍

1.大氣壓力: 80~110kPa;

2.空氣相對濕度不大于90% (25°C) ;

3.周圍介質溫度: -25~+40°C;

4.安裝位置偏高其安裝垂直面的任一方向不大于5° ;

5.使用地點不允許有較強的振動與沖擊;

6.使用地點不得有爆炸危險的介質,周圍介質中不應含有腐蝕金屬和破壞絕線的氣體及導電介質,不允許充滿水蒸氣及有較嚴重的霉

菌;

7.使用地點應具有防御雨、雪、風、沙的設施;

8.使用地點不允許有較強的外磁感應強度。

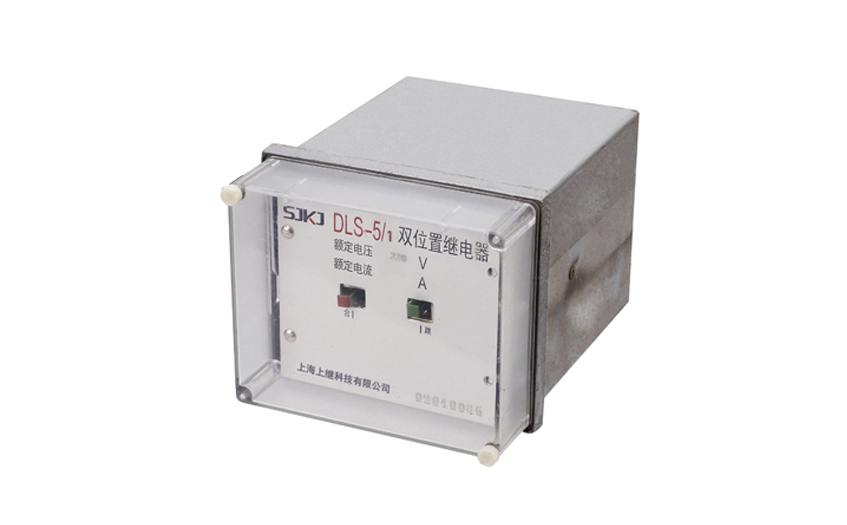

三、DLS-5/3雙位置繼電器的結構

產品的鐵芯呈"山"字形,兩邊柱上裝有線圈,永久磁鐵位于鐵芯的中柱,觸點分布于兩邊,并有位置指示機構。產品裝在JKQ-3/4殼體,通過把手可自由地從殼體中拔出。

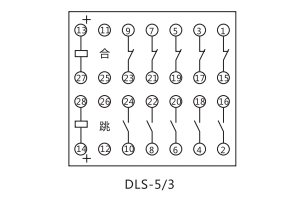

四、DLS-5/3雙位置繼電器的接線圖

五、DLS-5/3雙位置繼電器的開孔尺寸

六、DLS-5/3雙位置繼電器的原理

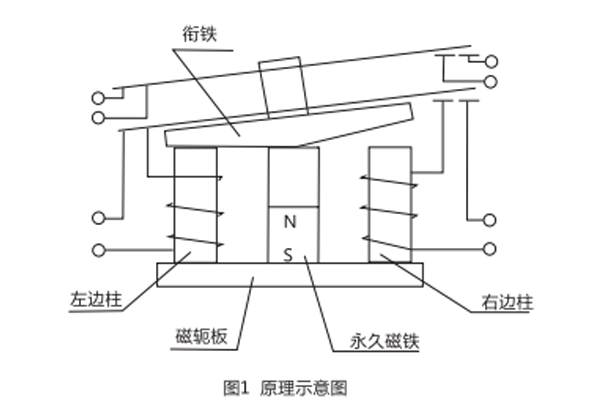

產品的原理示意圖如圖1所示,圖示位置,永久磁鐵產生的磁通經中柱→術鐵左半部→鐵芯左邊柱→磁軛板形成閉合磁路,使銜鐵保持在該狀態。當左邊柱上的線圈供給正確極性的直流電時,在鐵芯中產生了與永久磁鐵磁通方向相反的磁通,當線圈所產生的電磁力大于永久磁鐵的吸力時.銜鐵被斥開并與左邊柱鐵芯閉合,此時永久磁鐵產生的磁通經中柱→術鐵右半部→鐵芯右邊柱→磁軛板形成閉合磁路, 并使行鐵保持新的穩定狀態,同時與左邊柱上線圈串聯的觸點斷開,線圈電源被切斷。當鐵芯右邊柱上的線圈供給正確極性的直流電時, 工作過程與上述相反,產品又回到原來的穩定狀態。
