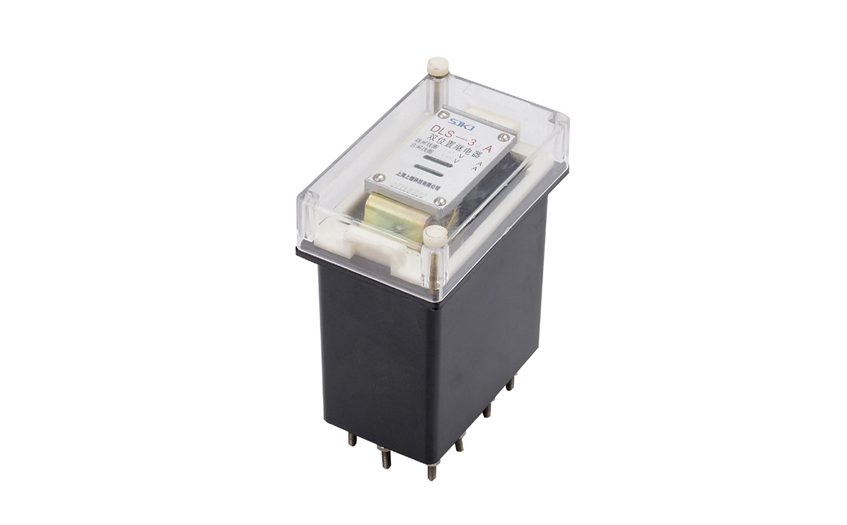

一、DLS-32A雙位置繼電器的結構

產品由兩個相互聯接的電磁機構、互鎖滑塊機構、位置指示器及觸點系統組成。每個電磁機構由磁軛、線圈及銜鐵組成,互鎖滑塊機構由兩個滑塊及拉簧組成。

二、DLS-32A雙位置繼電器的介質強度

產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間,以及線圈電路對觸點電路之間,應能承受2kV(有效值) , 50Hz的交流試驗電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。

三、DLS-32A雙位置繼電器的觸點性能

產品觸點應能斷開電壓不超過250V,電流不超過1A,容量為50W的直流有感負荷電路(時間常數為5±75ms) ,或電壓不超過250V,電流不超過3A,容量為250VA的交流電路(功率因數為0.4±0.1 ) 5000次。

四、DLS-32A雙位置繼電器的使用條件

1使用地點周圍環境溫度為-25~40°C;

2使用地點的大氣壓力為80~106kPa(海拔高度為2km及以下)

3使用地點周圍空氣相對濕度不大于90% ( 25°C) ;

4安裝位置偏高其安裝垂直面的任一方向不大于5°;

5輸入激勵量的變化范圍為100% ~ 110%額定値;

6使用地點不允許有較強的振動與沖擊 ;

7使用地點不得有爆炸危險的介質,周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿蒸氣及有較嚴重的霉菌。

8使用地點應具有防御雨、雪、風、沙的設施;

9使用地點不允許有較強的外磁感應強度。

五、DLS-32A雙位置繼電器的接線圖

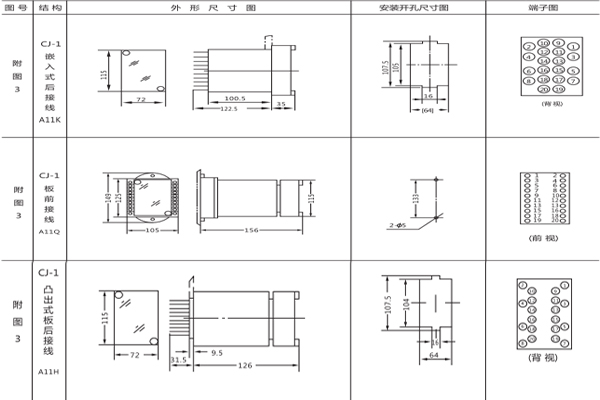

六、DLS-32A雙位置繼電器的開孔尺寸

DLS-32A雙位置繼電器采用A11殼體，如圖所示
