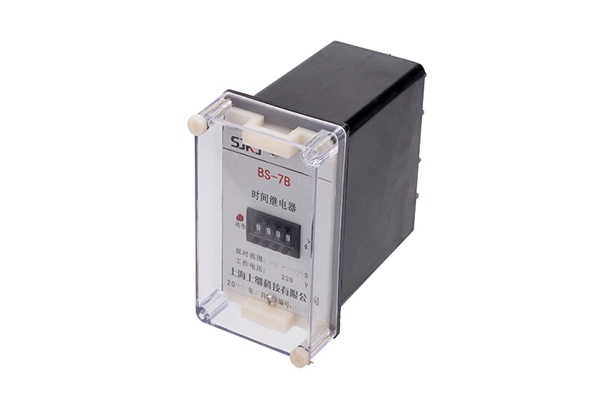

一、BS-7B時間繼電器簡介

時間繼電器（time relay）是一種利用電磁原理或機械原理實現延時控制的自動開關裝置。當加入（或去掉）輸入的動作信號后，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器。是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。同時，時間繼電器也是一種利用電磁原理或機械原理實現延時控制的控制電器。它的種類很多，有空氣阻尼型、電動型和電子型等。

二、BS-7B時間繼電器

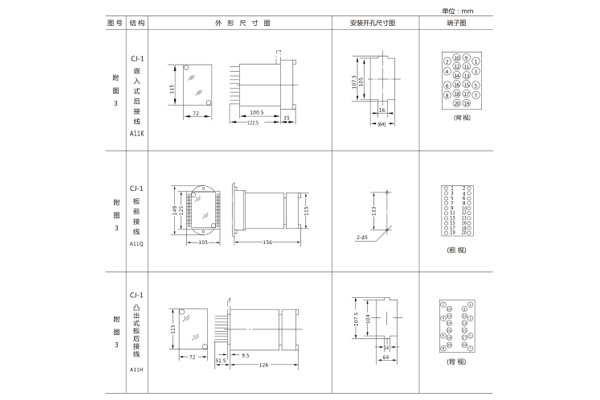

外形及開孔尺寸

三、BS-7B時間繼電器

應用范圍

BS-7B集成電路時間繼電器用于電力系統二次回路繼電保護及自動控制回路中作為延時裝置,使被控元件得到所需延時。

四、BS-7B時間繼電主要技術數據

·額定電壓:直流220、110、48V

·延時整定范圍: 0.1~99.9s, 1~999M。

·觸點形式:一轉換。

·變差：在額定電壓商溫度為20±2°C時任意整定點的10次測量的實際動作作值中**值與最小值之差不大于10次平均值的1% 。

·功率消耗:不大于6W。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下.產品能可前作及返回5x10⁴次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起 ,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效値)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

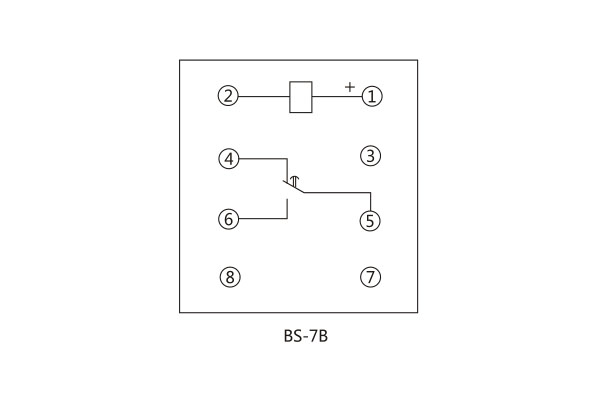

五、BS-7B時間繼電內外接線圖

DT-1/200同步檢查繼電器用于兩端供電線路的自動重合閘線路中,以檢査線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

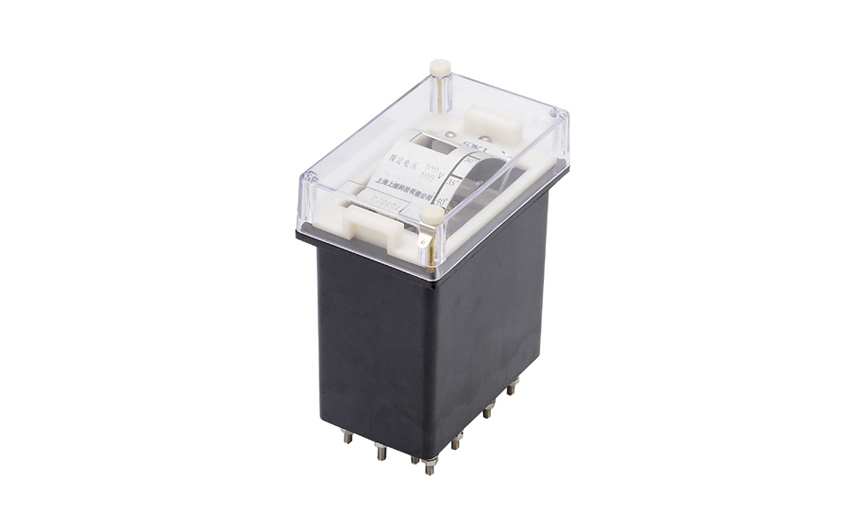

一、DT-1/200同步繼電器

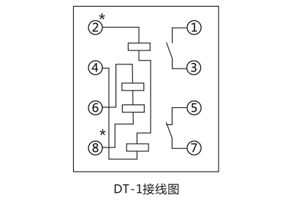

接線圖

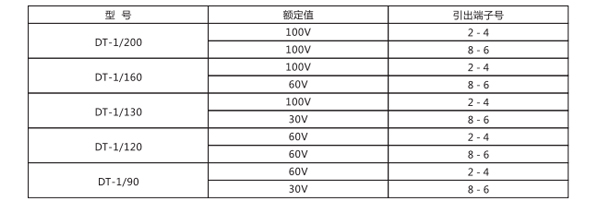

二、DT-1/200同步繼電器參數

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作。

·返回系數:不小于0.8。

·整定刻度誤差:不大于±7.5%。

·動作值 一致性:不大于6%。

·功率消耗:不大于3VA。

·介質強度:導電部分對于外殼的絕緣耐受2000V,50Hz交流電,歷時1min。

·觸點容量:當電壓為220V,電流為2A時,在具有電感性負荷的直流電路中(時間常數為5±0.75ms),觸點的斷開功率為50W,在交流電路中觸點的斷開功率為25OVA。

三、DT-1/200同步繼電器

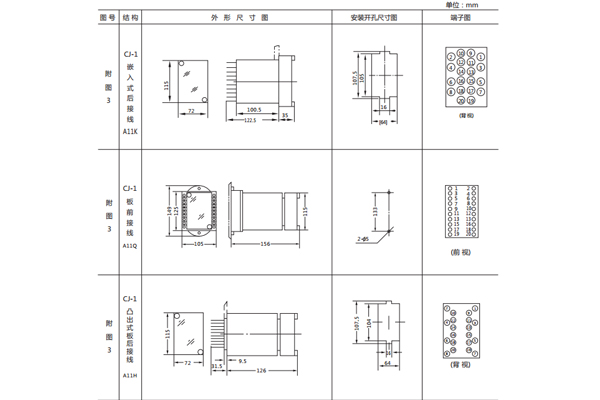

開孔尺寸

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
